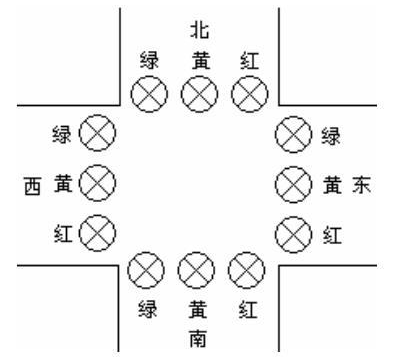

| 一、控制要求 ①交通信号灯由一个开关控制启停。 ②交通灯风味东南西北4个方向，每个方向均有绿灯、红灯和黄灯，如图所示。  ③按下启动按钮，先东西方向的绿灯亮，南北方向的红灯亮。其中红灯亮60S，绿灯持续亮55S后，进行闪亮3次，其闪亮周期为0.5s（及亮、灭各0.5s）。绿灯闪亮3次后熄灭。东西方向的黄灯亮，维持2s，之后东西方向黄灯和南北方向的红灯同时熄灭，而东西方向的红灯亮60S，南北方向的绿灯亮55s，闪亮3次。南北方向绿灯闪亮3次后熄灭，南北方向的黄灯亮2s。黄灯亮2s，东西方向的绿灯亮，南北方向的红灯亮，如此循环执行上述过程。 二、要求 1、分析题意； 2、列出红绿灯IO表单； 3、按照题目要求编辑程序并调试。 注：对于输入输出指示灯不足的学员可以采用触摸屏元件代替。 |
